技术参数：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－-

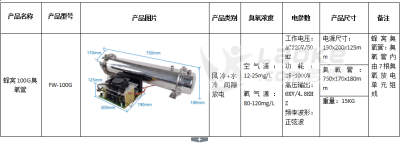

名 称：蜂窝式100G/H臭氧发生器配件（高压控制电源+蜂窝放电室）
型 号：FW-100G
工作电压：AC220V/50HZ、AC220V/60HZ,AC110V/60HZ，（选取其中一种）
功 率：25～1000W 可调 ，
供 气 源：干燥洁净的氧气或空气 露点≤零度 ，压力＜0.15Mpa。
冷 却 水：流量大于5L/min，出水温度小于35℃，压力小于0.3Mpa。
臭氧产量：使用氧气，流量20～25L/min时，臭氧产量≥100g/H
使用冷干空气，流量100~120L/min时，臭氧产量≥80g/H
臭氧浓度：最高140mg/L（氧气流量＜5L/min）
正常75~95mg/L (氧气流量20~25L/min)
工作环境温度：-10～40℃ 最佳工作环境温度：-10～25℃
工作环境湿度：≤85%RH相对湿度（光滑物体表面无凝水）
外形尺寸：臭氧放电管:750*170*180mm 长*宽*高
电源：190*200*125mm，长*宽*高
（安装高压包四周边缘距离金属板大于15厘米）
产品结构说明：
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
1、100g/H臭氧发生器套件由臭氧放电室和高压包+驱动电源三个部分构成。
2、臭氧放电室特点：放电室内部采用多组放电管结合，侧面看接近蜂窝结构，行业俗称蜂窝管，放电管内外电极均为316L不锈钢，外壳304不锈钢，介电材质使用高纯二氧化硅石英管99.8%，聚四氟乙烯及氟胶密封原件组合而成，外电极水冷，设计使用寿命大于5万小时。
3、高压电源构成及特点：军工级变频变压PCB电路及真空环氧高压包组成；主要特点为：IGBT推动，频宽自动/手动、开机缓启动,（限制浪涌电流）， 供电过电压保护.功率变换器过热保护，输出短路，断路保护、 声光警示.电路抗干扰,防潮，防腐设计，并且可以根据客户要求灵活变通为PLC（0~5V货4~20mA）控制或供电电压不同的设定功能，正常使用寿命12K小时以上。
4、高压电源上的零配件说明：
A/电位器：主要功能是调节臭氧电源的输出功率大小，从而改变臭氧输出的浓度及产量，顺时针为调大，逆时针为调小；
B/高压线及高压地线：高压线是从高压包上独立引出的红色硅胶线直径6MM左右，安装时需要接在放电室外的接线柱上；高压地线是从高压包底部接线端子引出，安装时需要接通臭氧管外壳。
5、电源采用正负压推动，缓启动无浪涌电流，电位器调节功率时不改变频率大小。
